1 Linux进程/线程的抽象模型

1.1 进程/线程的统一抽象: task_struct

关于task_struct

任何教科书上都会这样写：进程是资源分配的最小单位，而线程是CPU调度的的最小单位。

• **对于进程而言：**进程不仅包括可执行程序的代码段，还包括一系列的资源，比如：打开的文件、内存、CPU时间、信号量、多个执行线程流等等。进程不仅提供了一个线程资源容器，还负责线程调度工作；
• **对于线程而言：**线程是程序的执行实体，相比于进程，线程更真实地呈现在CPU上，CPU上各寄存器保存的值支撑了程序控制流的执行。其中 thread_struct 保存的是最核心的CPU寄存器内容，其和特定架构相关；

但在Linux内核中，两者均使用 task_struct 进行抽象，给人一种进程和线程相同的错觉。在之前学习的 rCore 实现中，进程/线程模型有着比较清晰的数据结构上的层次感：

pub struct ProcessControlBlock {
    // immutable
    pub pid: PidHandle,
    // mutable
    inner: UPSafeCell<ProcessControlBlockInner>,
}

pub struct ProcessControlBlockInner {
    pub is_zombie: bool,
    pub memory_set: MemorySet,
    pub parent: Option<Weak<ProcessControlBlock>>,
    pub children: Vec<Arc<ProcessControlBlock>>,
    pub exit_code: i32,
    pub fd_table: Vec<Option<Arc<dyn File + Send + Sync>>>,
    pub signals: SignalFlags,
    pub tasks: Vec<Option<Arc<TaskControlBlock>>>,
    pub task_res_allocator: RecycleAllocator,
    ... // 其他同步互斥相关资源
}

可以看到，进程控制块中通过 tasks 保存着全部线程资源。

但 Linux 进程/线程模型与之有很大的区别。那么，进程和线程在 task_struct 结构体中是否有标识上的不同？实际上，在struct task_struct中并没有明确的标识（枚举类型），区分该task是线程还是进程，不过可以通过pid和tgid简单判断当前task是哪种类型。

struct task_struct {
//...
    pid_t pid;
    pid_t tgid;
//...
    struct *group_leader;
}

• pid用于标识不同进程和线程；
• tgid用于标识线程组id，在同一进程中的所有线程具有同一tgid。tgid值等于进程第一个线程（主线程）的pid值。接着以CLONE_THREAD来调用clone建立的线程，都具有同样的tgid。也就是说，对于没有创建线程的进程(只包含一个主线程)来说，这个 pid 就是进程的 PID，tgid 和 pid 是相同的。
• group_leader 线程组中的主线程的task_struct指针。

那么除了tgid和group_leadr是进程/线程的区别外，还有什么其他的区别么？

进程还是线程的创建都是由父进程/父线程调用系统调用接口实现的。创建的主要工作实际上就是创建task_strcut结构体，并将该对象添加至工作队列中去。而线程和进程在创建时，通过CLONE_THREAD flag的不同，而选择不同的方式共享父进程/父线程的资源，从而造成在用户空间所看到的进程和线程的不同。

从进程/线程创建角度来看task_struct

无论以何种方式创建线程/进程在Linux kernel最终都是调用do_fork接口（定义在kernel/fork.c）

其函数原型为：

long do_fork(unsigned long clone_flags,
    unsigned long stack_start,
    unsigned long stack_size,
    int __user *parent_tidptr,
    int __user *child_tidptr)

• clone_flags是一个标志集合，用来指定控制复制过程的一些属性。最低字节指定了在子进程终止时被发给父进程的信号号码。其余的高位字节保存了各种常数。
• stack_start是用户状态下栈的起始地址。
• stack_size是用户状态下栈的大小。
• arent_tidptr和child_tidptr是指向用户空间中地址的两个指针，分别指向父子进程的PID。

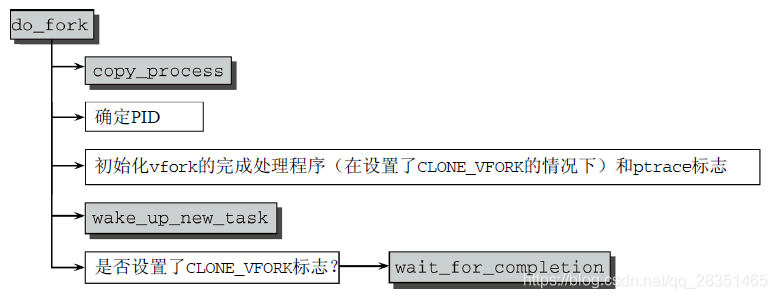

do_fork的代码流程图如下所示：

上面流程特别判断了是否是vfork，该接口是vfork接口call下来，在子进程没有执行完前，父进程处于阻塞态。一般用于子进程直接调用execv时使用。因为子进程不需要copy父进程的资源从而减少do_fork时的消耗，不过由于fork增加了写时复制机制，vfork也很少使用。这些不是这篇介绍的重点。

那么拿掉vfork的过程，do_fork主要做了三件事：

1. copy_process
2. 确定PID
3. wake_up_new_task

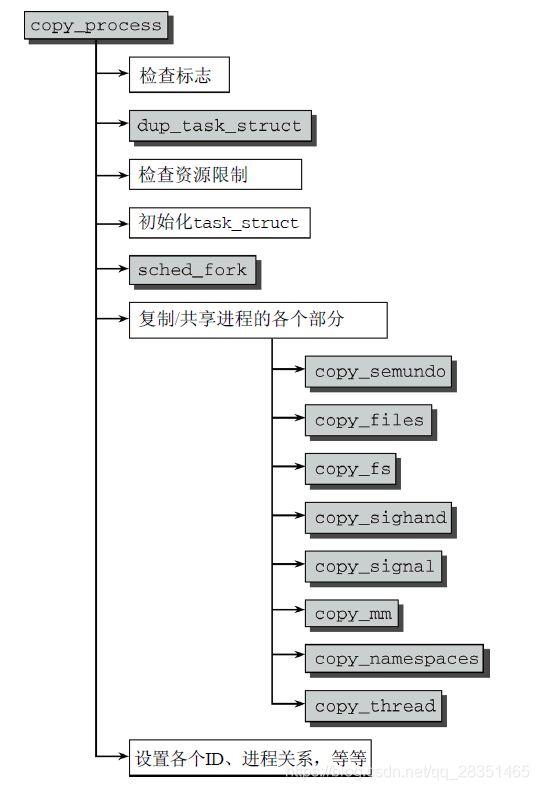

wake_up_new_task即是将新创建的线程/进程添加至调度程序的队列中。do_fork主要的一部分工作集中在copy_process中，线程与进程之间的区别也是在该接口中体现，接口的代码流程图如下所示：

当上层以pthread_create接口call到kernel时，clone_flag是有CLONE_PTHREAD标识。但CLONE_PTHREAD标识只在最后一个步骤（设置各个ID、进程关系）时体现：（current为当前进程/线程的task_struct结构体 ，p为新创建的结构体对象）：

if (clone_flags & CLONE_THREAD) {
    p->group_leader = current->group_leader;
    p->tgid = current->tgid;
} else {
    p->group_leader = p;
    p->tgid = p->pid;
}

那么，以我们的理解来看，线程会共享信号、共享虚拟地址空间…又以什么体现呢？去glibc查询了pthread_create的实现，当call到kernel时的clone_flag如下：

const int clone_flags = (CLONE_VM | CLONE_FS | CLONE_FILES | CLONE_SYSVSEM
			   | CLONE_SIGHAND | CLONE_THREAD
			   | CLONE_SETTLS | CLONE_PARENT_SETTID
			   | CLONE_CHILD_CLEARTID
			   | 0);

所以在创建线程时，clone_flags有其他许多项共同构成，才让我们看出来最终线程与进程间的不同。这些flag主要体现在【分享/复制进程各个部分中】步骤。

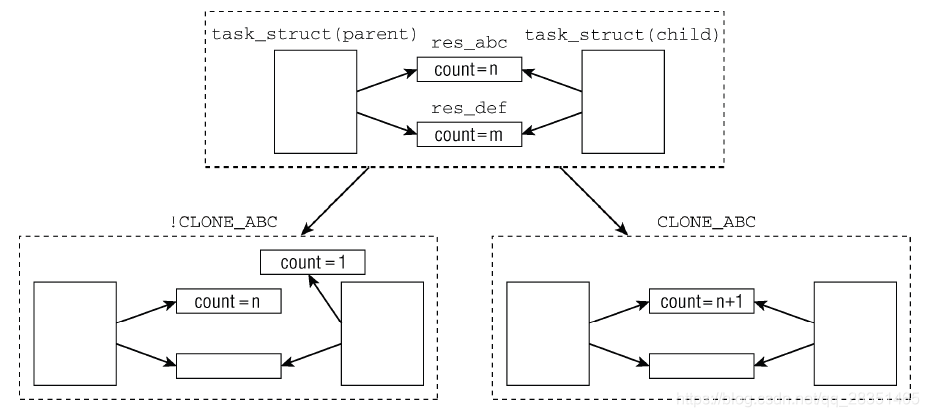

这些CLONE_abc的使用方法相似。在这些形如copy_abc的接口中，通过判断该flag标识，决定对内核子系统资源是与父进程/线程公用还是新创建出来。可参考下图。

一开始父进程和子进程对于res_abc指向同一个内容（通过dup_task_struct接口实现，子进程完全copy父进程），然后经过copy_abc程序，当有CLONE_abc标识时，父进程会共享资源，同时res_abc的引用计数+1，当!CLONE_abc时，会创建一个res_abc的副本。

又去glibc查询了fork的clone_flags：

CLONE_CHILD_SETTID | CLONE_CHILD_CLEARTID | SIGCHLD;

那么线程创建就比进程多CLONE_VM | CLONE_FS | CLONE_FILES | CLONE_SYSVSEM | CLONE_SIGHAND | CLONE_THREAD，从这些宏的字面意义上看，子线程会与父线程共享虚拟地址空间、文件、信号等。

每个flag的实现原理基本一致，上文已讨论过，这里仅对具体的哪些资源造成了影响进行分析。

• CLONE_VM 为虚拟地址空间：所以子线程会共享父线程的虚拟地址空间（通过struct mm_struct *mm指向实例描述）,active_mm当用户线程切换至内核线程时使用，这里不详述。
• CLONE_FS struct fs_struct *fs 进程当前目录及工作目录；
• CLONE_SIGHAND struct sighand_struct *sighand 信号及信号处理函数

进程/线程状态

task_struct结构很复杂，下边只针对与调度相关的某些字段进行介绍：

struct task_struct {
    /* ... */

    /* 进程状态 */
    volatile long			state;

    /* 调度优先级相关，策略相关 */
	int				prio;
	int				static_prio;
	int				normal_prio;
	unsigned int			rt_priority;
    unsigned int			policy;

    /* 调度类，调度实体相关，任务组相关等 */
    const struct sched_class	*sched_class;
	struct sched_entity		se;
	struct sched_rt_entity		rt;
#ifdef CONFIG_CGROUP_SCHED
	struct task_group		*sched_task_group;
#endif
	struct sched_dl_entity		dl;

    /* 进程之间的关系相关 */
    	/* Real parent process: */
	struct task_struct __rcu	*real_parent;

	/* Recipient of SIGCHLD, wait4() reports: */
	struct task_struct __rcu	*parent;

	/*
	 * Children/sibling form the list of natural children:
	 */
	struct list_head		children;
	struct list_head		sibling;
	struct task_struct		*group_leader;

    /* CPU-specific state of this task: */
	struct thread_struct		thread;
}

---

下图中左侧为操作系统中通俗的进程三状态模型，右侧为Linux对应的进程状态切换。每一个标志描述了进程的当前状态，这些状态都是互斥的：

注意：Linux中的就绪态和运行态对应的都是TASK_RUNNING标志位，就绪态表示进程正处在队列中，尚未被调度；运行态则表示进程正在CPU上运行；

内核中主要的状态字段定义如下：

/* Used in tsk->state: */
#define TASK_RUNNING			0x0000
#define TASK_INTERRUPTIBLE		0x0001
#define TASK_UNINTERRUPTIBLE		0x0002

//...

1.2 调度器: scheduler

后文中将不再区分进程/线程，而采用统一的 “进程” 来描述。因为Linux内核使用 task_struct 对两者在数据结构上进行了统一，但两者在引用资源的方式上有所不同。

所谓调度，就是按照某种调度的算法，从进程的就绪队列中选取进程分配CPU，主要是协调对CPU等的资源使用。进程调度的目标是最大限度利用CPU时间。内核默认提供了5个调度器，Linux内核使用 struct sched_class 来对调度器进行抽象：

1. Stop调度器， stop_sched_class：优先级最高的调度类，可以抢占其他所有进程，不能被其他进程抢占；
2. Deadline调度器， dl_sched_class：使用红黑树，把进程按照绝对截止期限进行排序，选择最小进程进行调度运行；
3. RT调度器， rt_sched_class：实时调度器，为每个优先级维护一个队列；
4. CFS调度器， cfs_sched_class：完全公平调度器，采用完全公平调度算法，引入虚拟运行时间概念；
5. IDLE-Task调度器， idle_sched_class：空闲调度器，每个CPU都会有一个idle线程，当没有其他进程可以调度时，调度运行idle线程；

Linux内核提供了一些调度策略供用户程序来选择调度器，其中 Stop调度器 和 IDLE-Task调度器 ，仅由内核使用，用户无法进行选择：

• SCHED_DEADLINE：限期进程调度策略，使task选择 Deadline调度器 来调度运行；
• SCHED_RR：实时进程调度策略，时间片轮转，进程用完时间片后加入优先级对应运行队列的尾部，把CPU让给同优先级的其他进程；
• SCHED_FIFO：实时进程调度策略，先进先出调度没有时间片，没有更高优先级的情况下，只能等待主动让出CPU；
• SCHED_NORMAL：普通进程调度策略，使task选择 CFS调度器 来调度运行；
• SCHED_BATCH：普通进程调度策略，批量处理，使task选择 CFS调度器 来调度运行；
• SCHED_IDLE：普通进程调度策略，使task以最低优先级选择 CFS调度器 来调度运行；

1.3 运行队列: runqueue

每个CPU都有一个运行队列，每个调度器都作用于运行队列。分配给CPU的task，作为调度实体加入到运行队列中。task首次运行时，如果可能，尽量将它加入到父task所在的运行队列中（分配给相同的CPU，缓存affinity会更高，性能会有改善）；

Linux内核使用 struct rq 结构来描述运行队列，关键字段如下：

/*
 * This is the main, per-CPU runqueue data structure.
 *
 * Locking rule: those places that want to lock multiple runqueues
 * (such as the load balancing or the thread migration code), lock
 * acquire operations must be ordered by ascending &runqueue.
 */
struct rq {
	/* runqueue lock: */
	raw_spinlock_t lock;

	/*
	 * nr_running and cpu_load should be in the same cacheline because
	 * remote CPUs use both these fields when doing load calculation.
	 */
	unsigned int nr_running;

    /* 三个调度队列：CFS调度，RT调度，DL调度 */
	struct cfs_rq cfs;
	struct rt_rq rt;
	struct dl_rq dl;

    /* stop指向迁移内核线程， idle指向空闲内核线程 */
    struct task_struct *curr, *idle, *stop;

    /* ... */
}

1.4 任务分组: task_group

利用任务分组的机制，可以设置或限制任务组对CPU的利用率，比如将某些任务限制在某个区间内，从而不去影响其他任务的执行效率。引入task_group 后，调度器的调度对象不仅仅是进程了，Linux内核抽象出了 sched_entity/sched_rt_entity/sched_dl_entity 描述调度实体，调度实体可以是进程或 task_group。

Linux内核使用数据结构 struct task_group 来描述任务组，任务组在每个CPU上都会维护一个 CFS调度实体、CFS运行队列，RT调度实体，RT运行队列 。

/* task group related information */
struct task_group {
    /* ... */

    /* 为每个CPU都分配一个CFS调度实体和CFS运行队列 */
#ifdef CONFIG_FAIR_GROUP_SCHED
	/* schedulable entities of this group on each cpu */
	struct sched_entity **se;
	/* runqueue "owned" by this group on each cpu */
	struct cfs_rq **cfs_rq;
	unsigned long shares;
#endif

    /* 为每个CPU都分配一个RT调度实体和RT运行队列 */
#ifdef CONFIG_RT_GROUP_SCHED
	struct sched_rt_entity **rt_se;
	struct rt_rq **rt_rq;

	struct rt_bandwidth rt_bandwidth;
#endif

    /* task_group之间的组织关系 */
	struct rcu_head rcu;
	struct list_head list;

	struct task_group *parent;
	struct list_head siblings;
	struct list_head children;

    /* ... */
};

1.5 调度程序: schedule/…

2 进程/线程调度

根据进程是否自愿放弃cpu，调度方式可分为主动调度和抢占调度两类，它们的区别如下：

• **主动调度：**进程需要等待IO、锁等资源，而主动放弃cpu；

• **抢占调度：**进程由于时间片用完，或被优先级更高的进程抢占，而被强制剥夺cpu；

内核中那些由于等待资源而需要阻塞的场景，会直接调用 schedule() 执行实际的调度流程。而其它需要调度的场景一般都只是设置一个TIF_NEED_RESCHED标志，并在下一个抢占点到来时才执行实际的抢占操作。

在支持内核抢占之前，只有在系统调用返回用户态之前，或者中断返回用户态之前才能执行抢占操作。而在支持内核抢占以后，即使在内核执行路径中也允许抢占，因此内核支持了更多的抢占点。

task_struct 结构体的首个字段放置的正是 struct thread_info，struct thread_info结构体中 flag 字段就可用于设置TIF_NEED_RESCHED，此外该结构体中的 preempt_count 也与抢占相关。

struct task_struct {
#ifdef CONFIG_THREAD_INFO_IN_TASK
	/*
	 * For reasons of header soup (see current_thread_info()), this
	 * must be the first element of task_struct.
	 */
	struct thread_info		thread_info;
#endif
        ...
}

/*
 * low level task data that entry.S needs immediate access to.
 */
struct thread_info {
	unsigned long		flags;		/* low level flags */
	mm_segment_t		addr_limit;	/* address limit */
#ifdef CONFIG_ARM64_SW_TTBR0_PAN
	u64			ttbr0;		/* saved TTBR0_EL1 */
#endif
	int			preempt_count;	/* 0 => preemptable, <0 => bug */
};

#include <asm/current.h>
#define current_thread_info() ((struct thread_info *)current)   //通过该宏可以直接获取thread_info的信息
#endif

2.1 用户抢占

在抢占触发前，进程处于用户态，触发条件通常为：执行系统调用或时钟中断。

内核即将返回用户空间的时候，如果need resched标志被设置，会导致schedule()被调用，此时就会发生用户抢占。在内核返回用户空间的时候，它知道自己是安全的。所以，内核无论是在从中断处理程序还是在系统调用后返回，都会检查need resched标志。如果它被设置了，那么，内核会选择一个其他 (更合适的) 进程投入运行。

抢占触发点/条件设置

看看具体哪些函数过程中，设置了 TIF_NEED_RESCHED 标志吧：

抢占执行点

具体来说，在用户态执行抢占在以下几种情况：

• 异常处理 (系统调用) 后返回到用户态；
• 中断处理后返回到用户态；

• 用户程序在执行过程中，遇到异常或中断后，将会跳到 ENTRY(vectors) 向量表处开始执行；
• 返回用户空间时进行标志位判断，设置了 TIF_NEED_RESCHED 则需要进行调度切换；

2.2 内核抢占

当进程位于内核空间时，有一个更高优先级的任务出现时，如果当前内核允许抢占，则可以将当前任务挂起，执行优先级更高的进程。内核抢占对实时性有帮助。

为什么Linux kernel需要内核抢占？

内核抢占在一定程度上减少了对某种事件的响应延迟，这也是内核抢占被引入的目的。之前的内核中，除了显示调用系统调度器的某些点，内核其他地方是不允许中重新调度的，如果内核在做一些比较复杂的工作，就会造成某些急于处理的事得不到及时响应。针对内核抢占其实本质上也是对当前进程而言（不知道这么描述是否合适），因为内核是为用户程序提供服务，换言之，其本身不会主动的去执行某个动作。这里内核抢占，重点在于用户程序请求内核服务时，CPU切换到内核态在执行某个系统服务期间，被抢占。

当然，即使支持内核抢占，也不是什么时候都可以的，还是要考虑对临界区的保护。类似于多处理器架构，如果进程A陷入到内核模式访问某个临界资源，而在访问期间，进程B也要访问临界区，如果这种抢占被允许，那么就发生了临界区被重入。所以，在访问临界资源时需要禁止内核抢占，在出临界区则要开启内核抢占。

preempt_count

禁止内核抢占的情况列出如下：

（1）内核执行****中断处理例程*时不允许内核抢占，中断返回时再执行内核抢占。
（2）当内核执行*软中断或tasklet*时，禁止内核抢占，软中断返回时再执行内核抢占。
（3）在临界区*禁止内核抢占，临界区保护函数通过抢占计数宏控制抢占，计数大于0，表示禁止内核抢占。

为保证Linux内核在以上情况下不会被抢占，抢占式内核使用了一个变量preempt_ count，称为内核抢占锁。这一变量被设置在进程的PCB结构task_struct中。每当内核要进入以上几种状态时，变量preempt_count就加1，指示内核不允许抢占。每当内核从以上几种状态退出时，变量preempt_ count就减1，同时进行可抢占的判断与调度。抢占式Linux内核的修改主要有两点：

• **对中断的入口代码和返回代码进行修改。**在中断的入口内核抢占锁preempt_count加1，以禁止内核抢占；在中断的返回处，内核抢占锁preempt_count减1，使内核有可能被抢占。
• **重新定义了自旋锁、读、写锁，**在锁操作时增加了对preempt count变量的操作。在对这些锁进行加锁操作时preemptcount变量加1，以禁止内核抢占；在释放锁时preemptcount变量减1，并在内核的抢占条件满足且需要重新调度时进行抢占调度。

---

【进程】preempt_count解析 - 知乎 (zhihu.com)

Linux内核中使用 struct thread_info 中的 preempt_count 字段来控制内核抢占：

• preempt_count 的低8位用于控制抢占，当大于0时表示不可抢占，等于0表示可抢占；
  • preempt_enable() 会将 preempt_count 值减1，并判断是否需要进行调度，在条件满足时进行切换；
  • preempt_disable() 会将 preempt_count 值加1；

此外，preemt_count 字段还用于判断进程处于各类上下文以及开关控制等，如图：

抢占触发点/条件设置

• 在内核中抢占触发点，也是设置 struct thread_info 的 flag 字段，设置 TIF_NEED_RESCHED 表明需要请求重新调度；
• 抢占触发点的几种情况，在用户抢占中已经分析过，不管是用户抢占还是内核抢占，触发点都是一致的；

抢占执行点

总体而言，内核抢占执行点可以归属于两大类：

• 中断执行完毕后进行抢占调度；
• 主动调用preemp_enable或schedule等接口的地方进行抢占调度；

2.3 进程上下文切换

进程上下文切换的入口就是 __schedule()，分析也围绕这函数展开。

主要的逻辑：

• 根据CPU获取运行队列，进而得到运行队列当前的task，也就是切换前的prev;
• 根据prev的状态进行处理，比如pending信号的处理等，如果该任务是一个worker线程还需要将其睡眠，并唤醒同CPU上的另一个worker线程;
• 根据调度类来选择需要切换过去的下一个task，也就是next；
• context_switch完成进程的切换；

---

context_switch() 的调用分析如下：

核心的逻辑有两部分：

• 进程的地址空间切换：切换的时候要判断切入的进程是否为内核线程
  • 所有的用户进程都共用一个内核地址空间，而拥有不同的用户地址空间；
  • 内核线程本身没有用户地址空间。在进程在切换的过程中就需要对这些因素来考虑，涉及到页表的切换，以及cache/tlb的刷新等操作。
• 寄存器的切换：包括CPU的通用寄存器切换、浮点寄存器切换，以及ARM处理器相关的其他一些寄存器的切换；

实际上进程的切换，带来的开销不仅是页表切换和硬件上下文的切换，还包含了Cache/TLB刷新后带来的miss的开销。

---
