RISC-V Vector上下文调度框架
riscv vector上下文追踪机制分析
   体系结构   SIMD   3 min

1 背景

基于[v9, 00/10] riscv: support kernel-mode Vector，目前v6.7主线未合入。

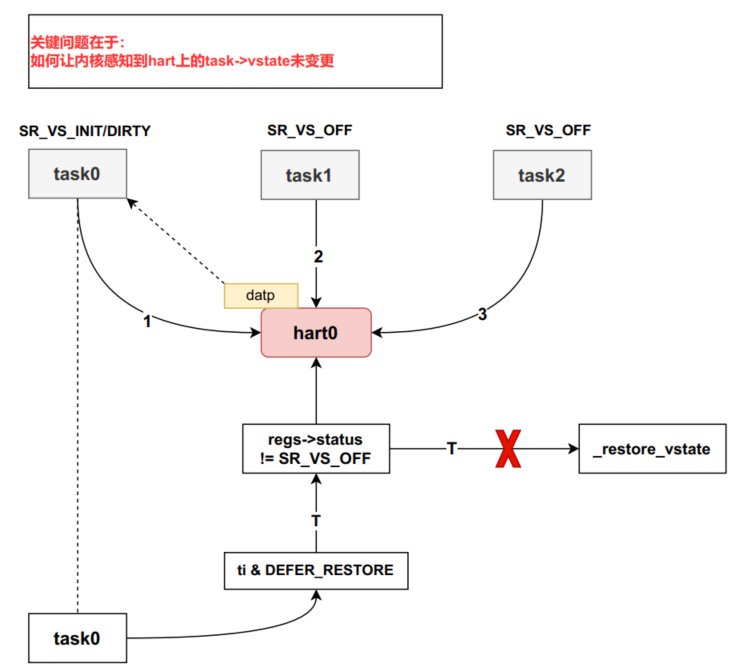

从多hart多task角度出发，返回用户态前，hart上装载的如果不是即将被调度task的vector_state是否能感知到？

  • hart视角下：TIF_RISCV_V_DEFER_RESTORE没问题
  • task视角下：如果task还被调度到原hart上时，原hart的vector_state不变，原实现感知不到。

image-20240111102727997

2 框架

为了减少不必要地保存和恢复vector状态的次数，内核需要跟踪两件事：

a) 对于每个任务，内核需要记住最后一个将任务的vector状态加载到寄存器上的hart是哪一个；

b) 对于每个hart，内核需要记住最近加载到寄存器上的用户态vector状态属于哪个任务，或者在此期间是否已被用于执行内核模式vector操作。

  • 对于a），向 thread_struct 添加了一个 vector_cpu 字段，每当vector状态被加载到hart上时，该字段会更新为当前hart的ID。
  • 对于b），添加了per-hart变量 vector_last_state，其中包含最近加载到hart上的任务的用户空间vector状态的地址，如果在此之后执行了内核模式vector，则为NULL。

基于以上，我们在任务切换时就不再需要立即恢复下一个vector状态，可以将这个检查推迟到用户空间的恢复阶段，在这个阶段需要验证hart的 vector_last_state 和任务的 vector_cpu 是否仍然保持同步。如果同步，就可以省略vector的恢复操作。

为了更好地描述上述的 task-hart 的双向同步机制，使用统一线程标识 TIF_FOREIGN_VSTATE 来指示当前任务的用户态vector状态是否存在于hart中。如果当前hart的vetor寄存器包含当前任务的最新用户态vector状态，不设置该标志，否则设置。

对于某个任务，其可能的执行序列如下：

  • **任务被调度：**如果任务的vector_cpu字段包含当前hart的ID，且hart的 vector_last_state per-cpu变量指向任务的vector_state，TIF_FOREIGN_VSTATE 标志位被清除，否则被设置；
  • **任务返回到用户空间：**如果设置了 TIF_FOREIGN_VSTATE 标志，任务的用户空间vector状态将从内存复制到寄存器中，任务的vector_cpu字段将设置为当前hart的ID，当前hart的 vector_last_state 指针将设置为该任务的vstate，并清除 TIF_FOREIGN_VSTATE 标志；
  • **该任务执行一个普通的系统调用：**当返回到用户空间时，TIF_FOREIGN_VSTATE 标志仍将被清除，因此不会恢复vector状态；
  • **该任务执行一个系统调用，该系统调用执行一些vector指令：**在此之前，调用 kernel_vector_begin() 函数，将任务的vector寄存器内容复制到内存中，清除vector_last_state变量，并设置 TIF_FOREIGN_VSTATE 标志；
  • **在调用kernel_vector_end()之后，任务被抢占：**由于我们还没有从第二个系统调用中返回，TIF_FOREIGN_VSTATE仍然被设置，因此vector寄存器中的内容不会被保存到内存中，而是被丢弃。

fpsimd_reduce_switch_times.drawio

  1. task0首次被调度：

    判断是否保持同步:

    TIF_FOREIGN_VSTATE = (task0->vector_cpu != hart0 || vector_last_state != task0)

  2. task0返回用户态：

    * 判断TIF_FOREIGN_VSTATE，这里为TRUE，
    那就恢复vector_state到寄存器上；
    * task0->vector_cpu = hart0;
    * vector_last_state = task0;
    * TIF_FOREIGN_VSTATE = false;

  3. task0让出CPU控制权

  4. task0再次被调度运行，目标CPU仍然为hart0：

    还是判断和1）相同的两个变量，看是否同步，此时：
    task0->vector_cpu = hart0；
    vector_last_state = task0;
    => TIF_FOREIGN_VSTATE = false;

  5. task0再次返回用户态：

    task0再次被调度运行，目标CPU仍然为hart0：

后续工作：

  • 考虑能否基于原 DEFER 进程标识实现；
  • 依次验证进程调度、内核模式vector操作、信号处理等非常虚拟化场景下的开销；
  • 接入KVM：
    • 分析现有 vcpu_load/restore 路径上的vector切换是否存在问题；
    • 关于 TIF_FOREIGN_VSTATE 的设置时机；
