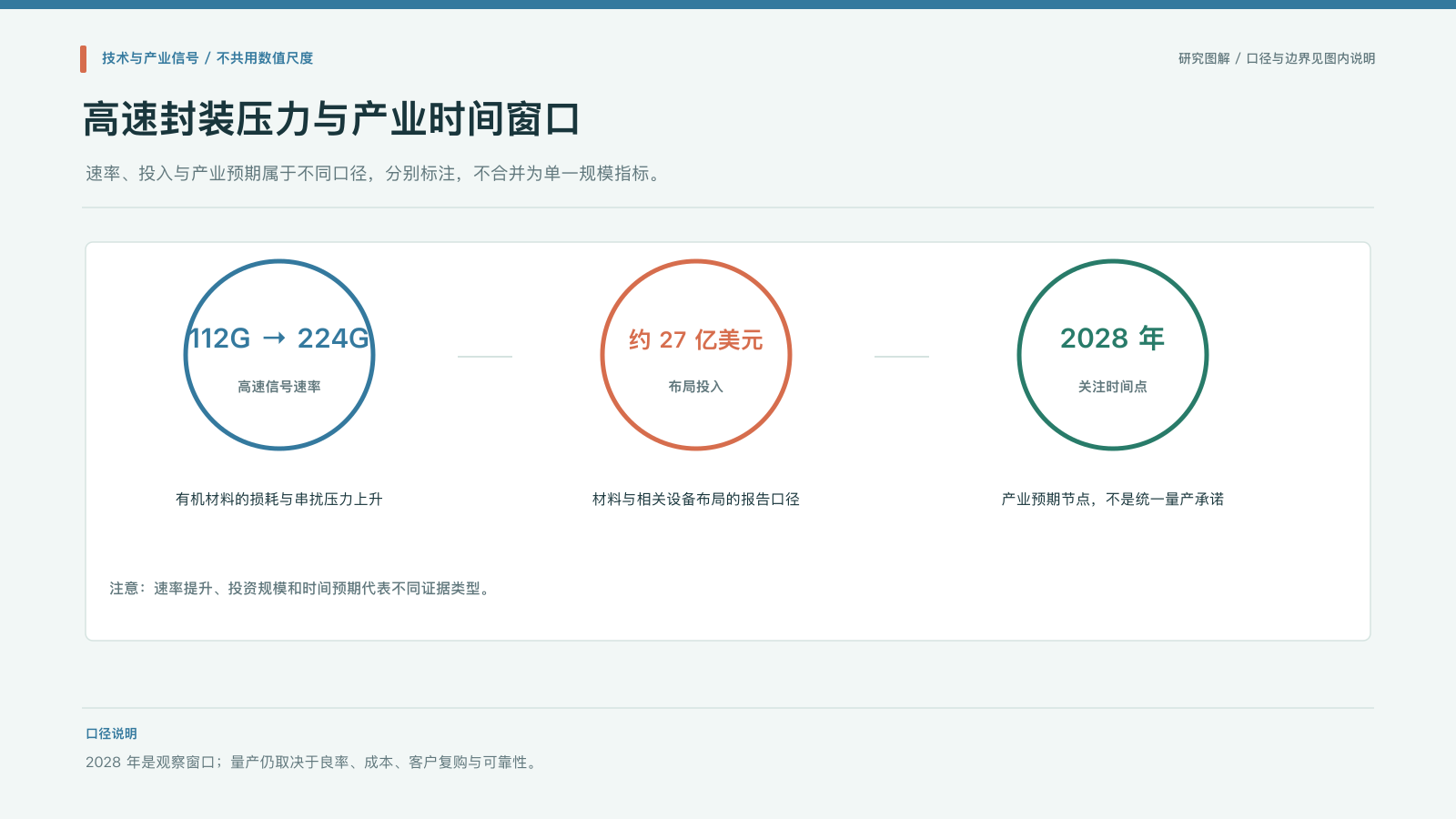

AI 芯片的瓶颈正在从晶体管和显存延伸到封装底座。芯片尺寸变大、HBM 堆叠增加、高速信号从112G走向224G，传统有机载板在热变形、信号损耗和大尺寸利用率方面逐渐承压。玻璃基板并非全面替代塑料，而是在最高端算力封装中提供一条可能的底座升级路径。

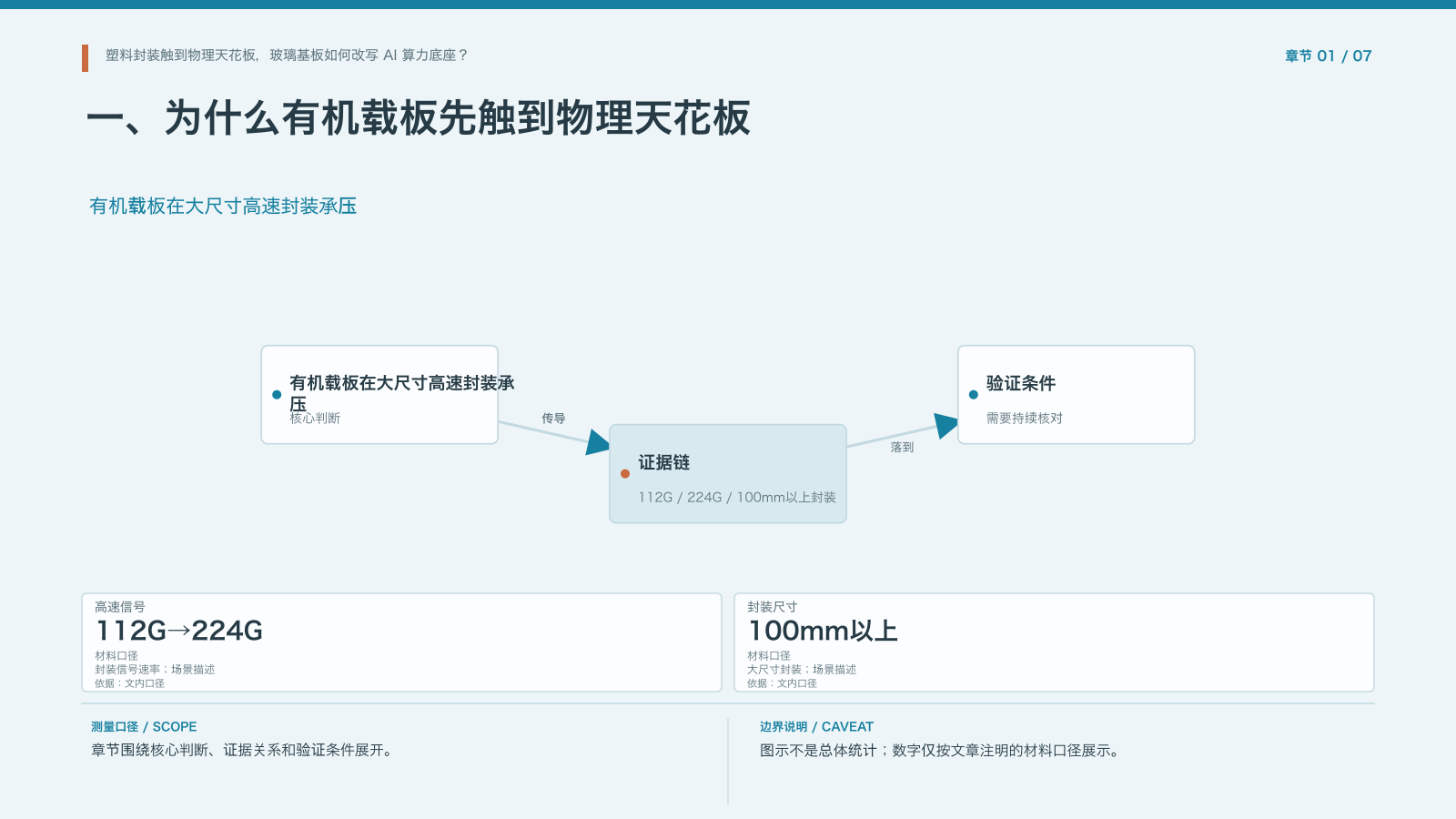

一、为什么有机载板先触到物理天花板
封装基板连接芯片、HBM 和主板，承担供电、数据传输和信号分配。过去使用的有机基板成本较低、工艺成熟、供应链完整，支撑了很长时间的芯片发展。但 AI 芯片把多个高性能单元放进更大的封装，封装底座需要同时处理热、信号和尺寸问题。
第一项压力来自热变形。有机材料的热膨胀系数通常高于芯片，芯片在高负载下发热后，底座与芯片的形变不同，容易导致连接点应力增加。封装越大、温度循环越频繁，翘曲、开裂和可靠性问题越难通过简单增加材料厚度解决。
第二项压力来自高速信号。112G、224G 等高速信号在有机材料中传输时损耗与串扰更高，线路越长，信号完整性越难保持。第三项压力来自尺寸利用率，芯片和封装多为方形，而晶圆切割具有圆形边界，大尺寸基板的边角利用率会影响成本。
玻璃基板的潜在优势在于热变形小、信号损耗低、表面平整度高，并且更适合把电信号与光信号放入同一封装体系。它解决的是高端大尺寸封装的物理约束，不代表玻璃在价格、工艺成熟度和供应链上全面优于有机材料。

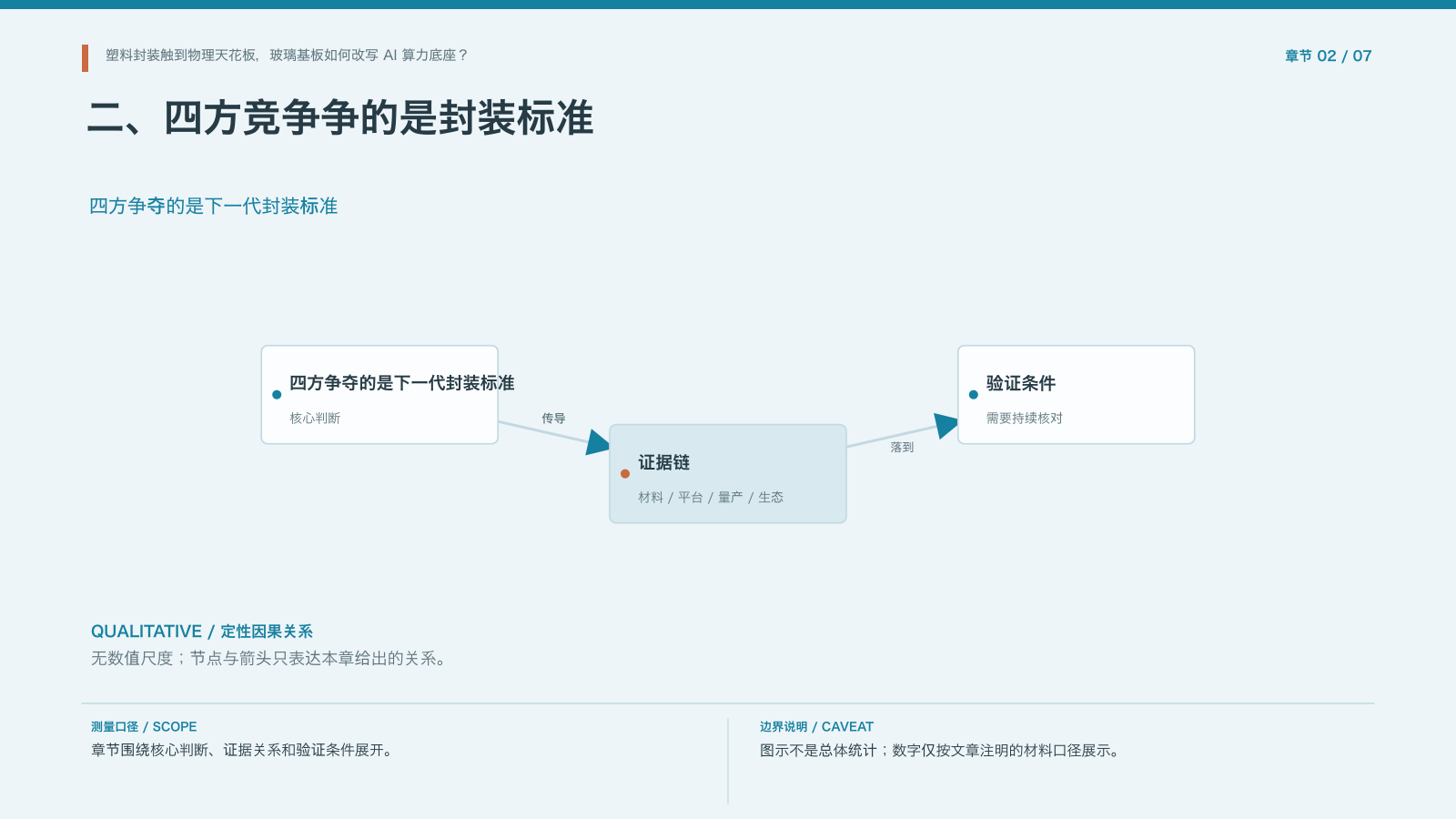

二、四方竞争争的是封装标准
英伟达、台积电、英特尔和三星面对玻璃基板的路径并不相同。英伟达的思路更接近从材料和设备环节建立控制力，材料中提到其投入约27亿美元布局美国特种玻璃和相关光刻、打孔产能。目的不是简单购买一块玻璃，而是避免在下一代封装上再次受制于代工和材料供应商。
台积电更像封装平台提供者。它继续扩张既有高端封装能力，同时探索面板级封装和方形面板路线，让同一套平台既可以承载有机基板，也可以承载玻璃基板。无论最终哪种材料先规模化，平台和工艺入口都能保留，这是一种降低技术路线风险的策略。
英特尔更强调技术先行和内部验证，较早探索玻璃基板并在服务器 CPU 场景中测试。但技术先行不等于立即拥有最大的 AI 生态和出货规模，量产速度、客户结构和应用范围仍是需要补上的环节。
三星则可能依靠从存储、封装到代工的完整链条，尝试提供一体化方案。材料还提到康宁、肖特、AGC 等材料企业采取多路线布局，一边服务既有有机基板，一边进入玻璃基板。四方争夺的本质不是“谁先做出样品”，而是谁能把材料、设备、工艺、客户验证和量产标准连成一条可复制的链条。

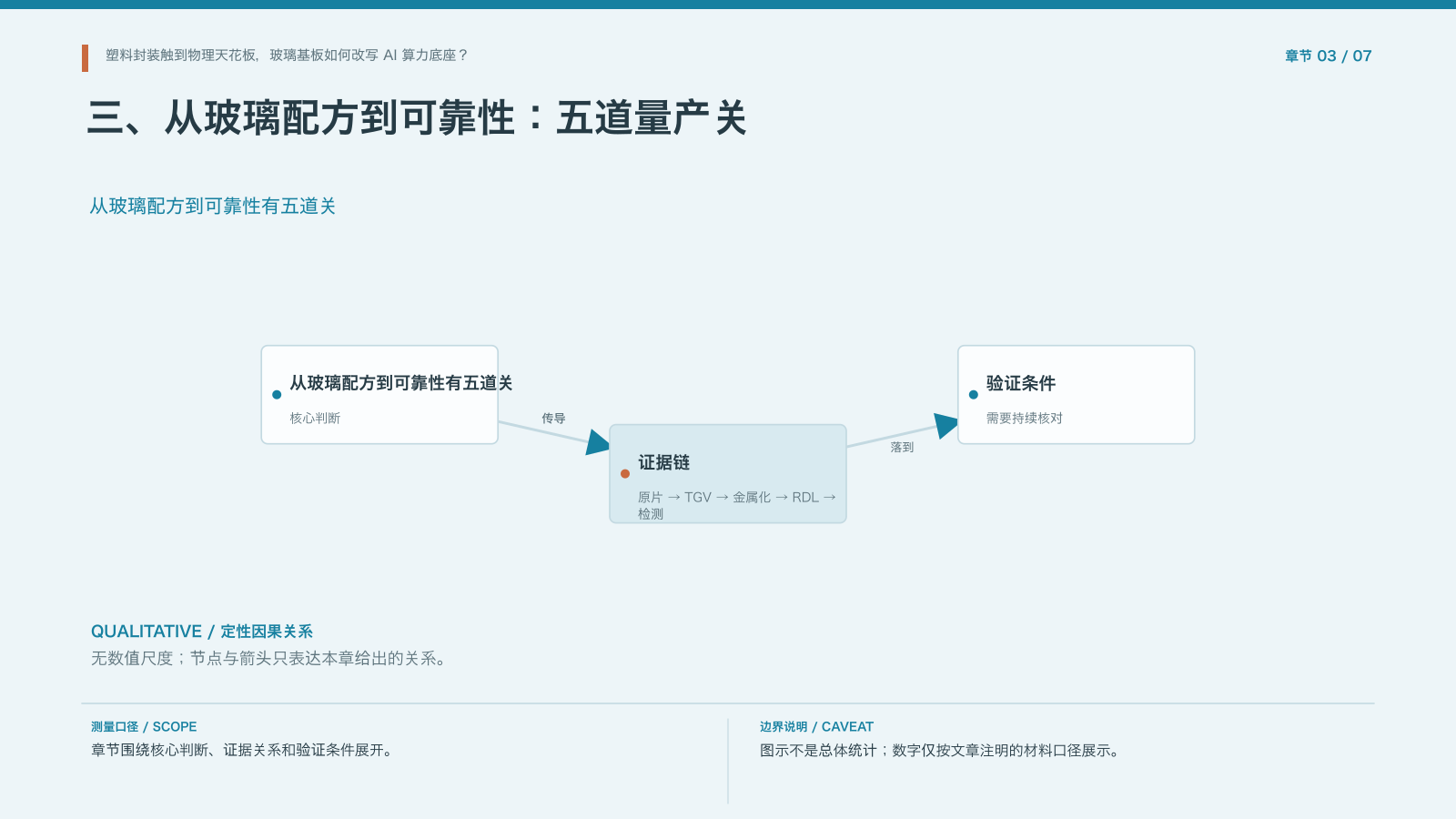

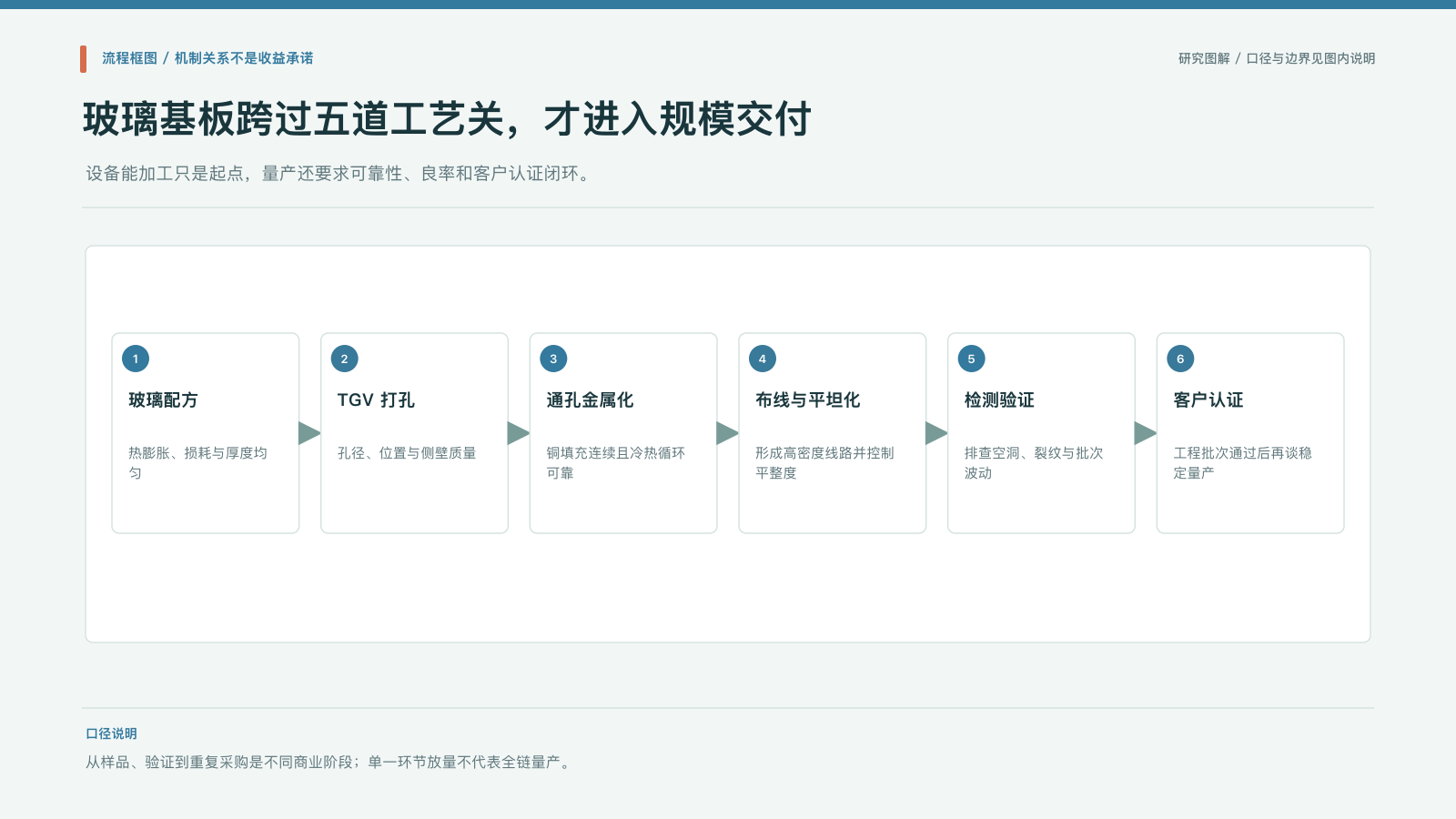

三、从玻璃配方到可靠性：五道量产关
第一道是玻璃原片和配方。高端封装玻璃不是普通窗户玻璃，需要低热膨胀、低损耗、厚度均匀和可加工表面，配方、熔制、抛光和大板稳定性都需要长期积累。材料提到海外厂商在高端货源上仍有优势，国内特种玻璃企业更多处于送样和验证阶段。
第二道是 TGV，也就是玻璃通孔。需要在薄玻璃上加工大量细小、垂直、位置准确的孔，再为孔内沉积金属。设备能打孔只是起点，孔的尺寸一致性、侧壁质量和后续金属填充能力决定能否进入量产。国内设备企业已经探索不同 TGV 路线，部分设备出现小批量采购，但样机与稳定交付之间仍有距离。
第三道是通孔金属化。细孔需要连续、致密地填充铜，不能有空洞和断裂，还要经历数千次冷热循环而不脱落。这一步同时受到设备、药水、材料和工艺窗口约束，是从“能加工”走向“能可靠工作”的关键门槛。
第四道是模塑、布线和平坦化。金属化之后，玻璃表面需要形成多层超细线路，平坦度和线路精度要求很高。第五道是检测和可靠性验证，玻璃内部缺陷、孔内空洞和热循环后的微裂纹都可能在普通检查中被遗漏。不同客户的厚度、孔径和可靠性标准也可能不同，导致验证周期变长。
五道关意味着产业链的节奏不会同步。设备往往最先放量，耗材和工艺随后跟进，基板和晶圆级应用相对更慢；真正决定大规模量产的，往往是金属化、检测和可靠性，而不是最先被市场看见的打孔设备。

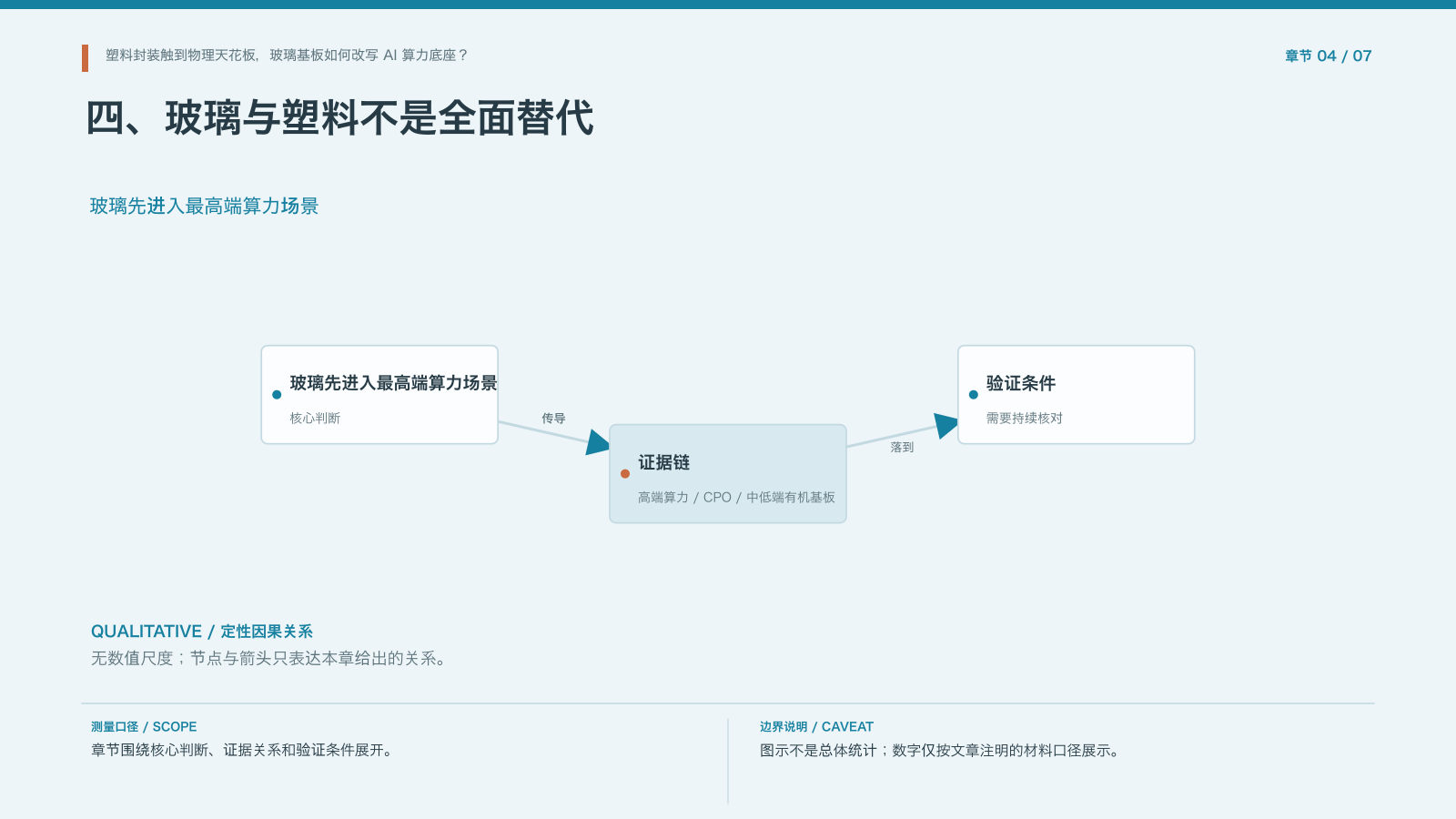

四、玻璃与塑料不是全面替代
玻璃基板的应用边界首先由经济性决定。高性能 AI 芯片、HBM、CPO 和光电共封装对热、信号与尺寸的要求更高，能够承受更高的封装成本和验证投入；中低端芯片、消费电子和成熟服务器产品对价格和供应稳定性的要求更高，仍会长期采用有机基板。
因此，玻璃基板进入产业的第一阶段更可能是高端场景渗透，而不是全市场切换。高端场景的价值密度较高，但客户集中度也较高，任何一个客户的认证变化都可能影响供应链投资回报。研究玻璃基板时，不能把潜在市场规模直接等同于可服务市场。
玻璃本身的物理优势也需要通过良率和可靠性兑现。低热膨胀不代表整套封装一定稳定，孔内金属化、线路平坦化、材料界面和冷热循环都可能引入新缺陷。只有在客户完成长周期验证、批次良率稳定、设备和材料可以连续交付后，玻璃的性能优势才会转化为商业优势。
这也解释了为什么市场常用的“某年统一量产”叙事需要谨慎。不同客户、不同封装场景和不同设备路线的成熟时间可能相差多年。小批量导入不等于大规模替代，单一厂商的时间表也不等于整个行业的时间表。

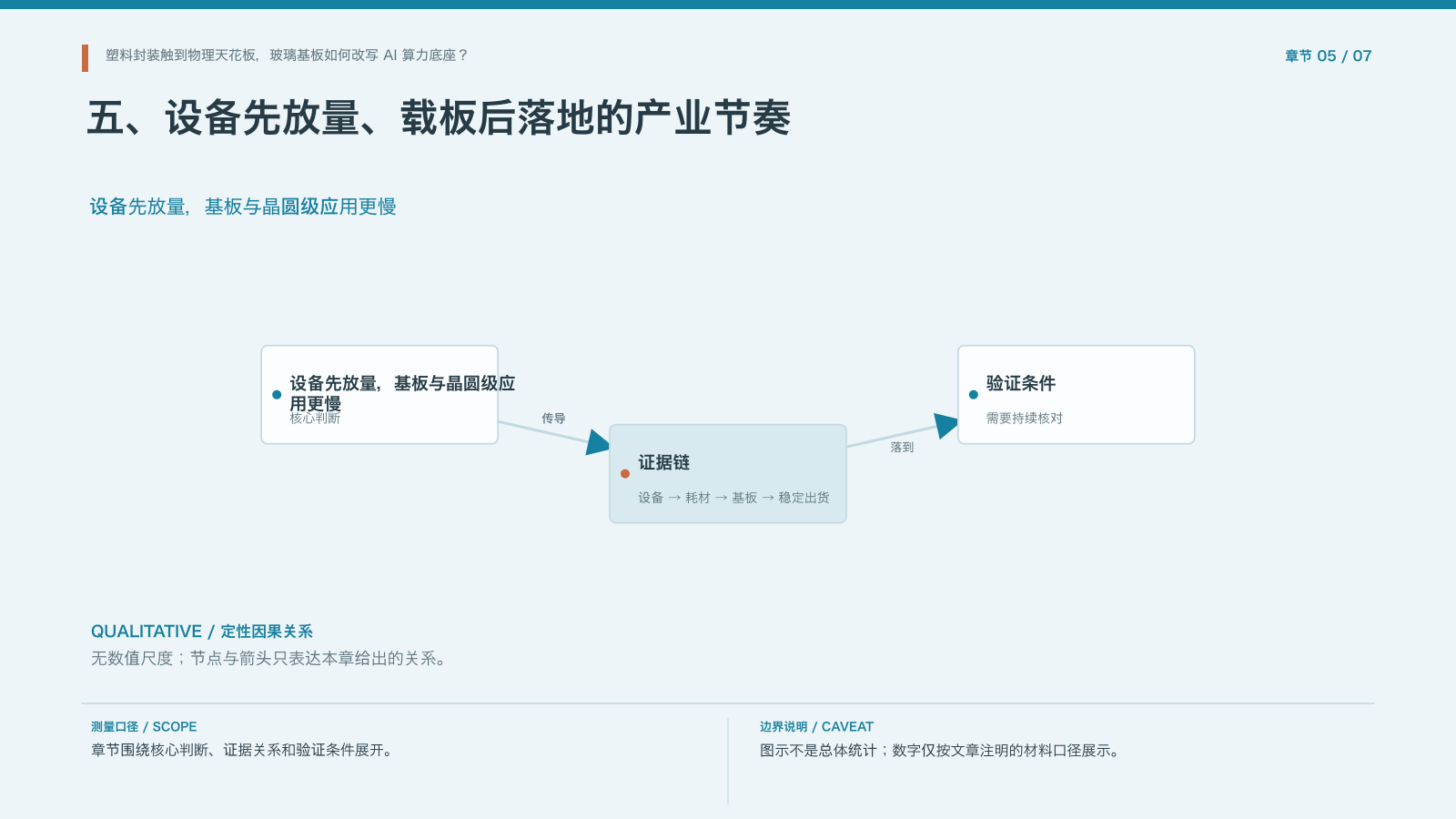

五、设备先放量、载板后落地的产业节奏
玻璃基板产业链可以按五类环节观察：特种玻璃原片、TGV 打孔设备、通孔金属化材料和设备、RDL 线路与平坦化、检测与可靠性。每一环的商业化位置不同，不能因为某一环出现订单就推导所有环节同步爆发。
设备商可能先受益于客户实验线和小批量验证，耗材企业可能随着工艺迭代获得重复需求，基板企业则需要等到客户认证和良率稳定后才能形成大规模收入。检测设备和可靠性服务的价值往往被低估，但它们决定了客户敢不敢把昂贵的 AI 芯片放上新基板。
国内企业的观察重点也应分层。已经有设备出售和客户验证记录的企业，处于“能力证明”阶段；开始小批量供货的材料和光刻相关企业，处于“工艺稳定性”阶段；进入大规模客户量产的企业，才进入“收入和利润兑现”阶段。三个阶段对应的估值风险不同。
行业研究还要关注专利与供应链。某一条 TGV 技术路线可能绕开已有专利，但替代路线仍要在孔质量、成本、吞吐量和客户标准上证明自己。设备卖到海外和设备进入头部客户产线，是积极信号，但还不足以证明全产业链已完成国产化或规模化。

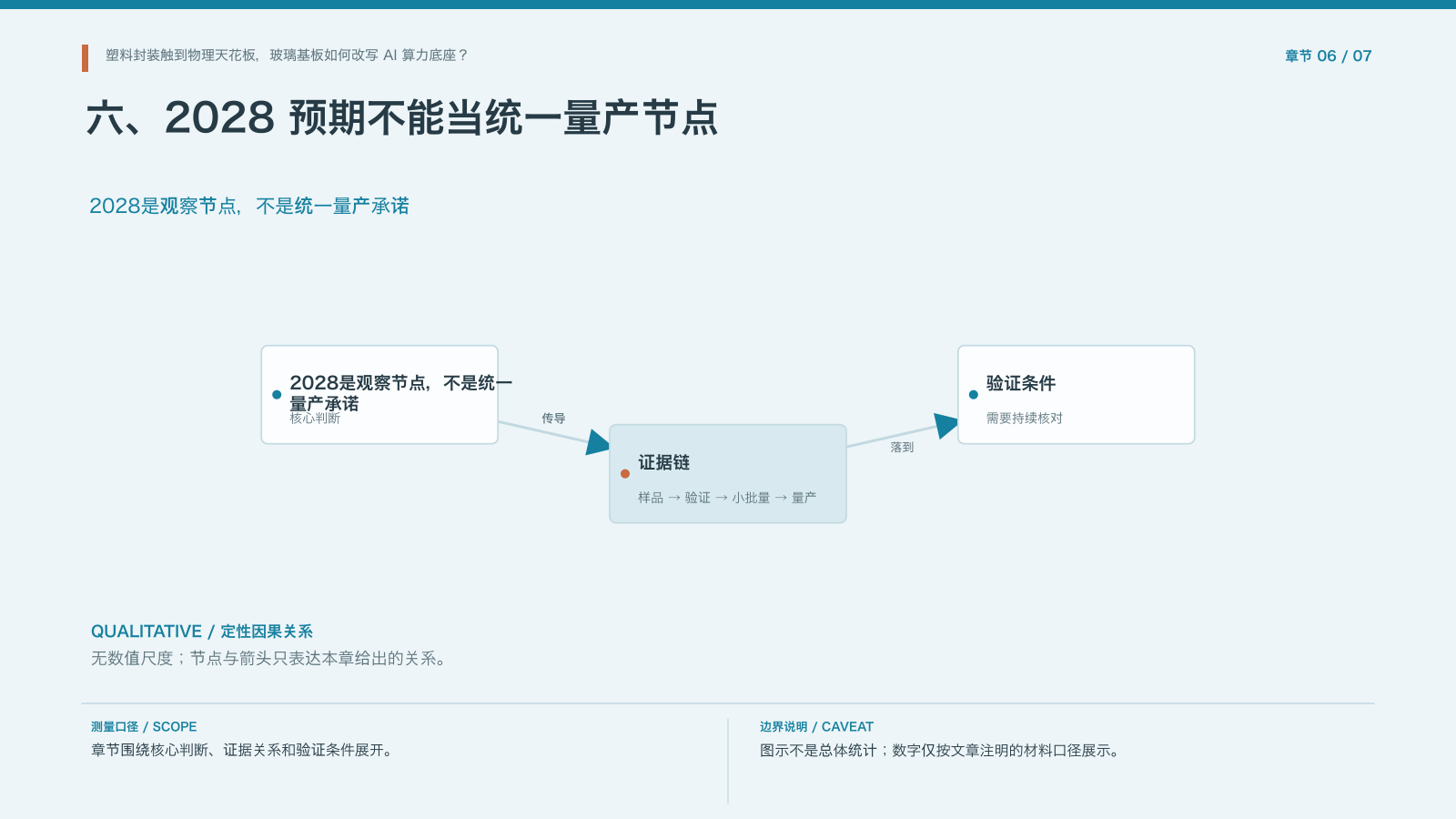

六、2028 预期不能当统一量产节点
材料中把2028年作为玻璃基板产业值得关注的预期节点，但同时强调这只是产业媒体和分析师的判断，不是所有厂商共同确认的量产承诺。对投资研究来说，年份可以作为跟踪时间点，不能直接当成收入兑现时间表。
更可靠的时间线应当拆成样品、客户送样、工程验证、小批量、量产爬坡和稳定出货。样品阶段回答“做不做得出来”，工程验证回答“是否符合客户标准”，小批量回答“良率能否稳定”，量产爬坡回答“单位成本和交付能否接受”，稳定出货才回答“能否形成规模收入”。
封装技术还具有较强的客户定制属性。不同芯片尺寸、HBM 堆叠方式、线路层数和热管理方案，会改变基板材料和孔结构的要求。单一客户的认证成功不能简单外推到其他客户，也不能把一个场景的供应链份额当成整个市场份额。
如果某些路线在2028年前后实现小批量，仍需继续观察良率、单位成本、客户复购和资本开支。行业真正的拐点不是宣布量产，而是客户愿意连续下单，企业能够在不牺牲现金流的情况下扩产，并且产品价格足以覆盖验证和设备投入。

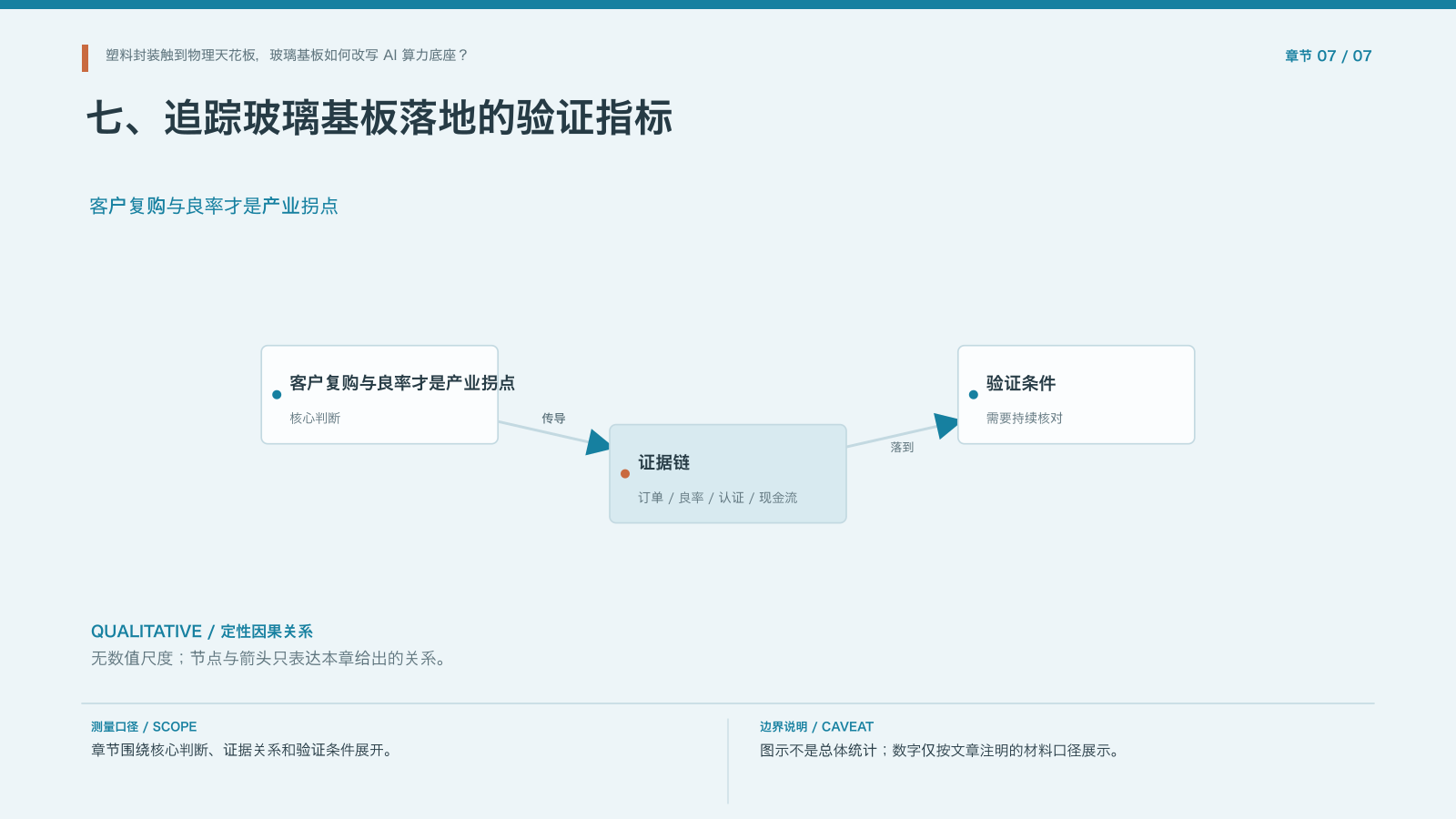

七、追踪玻璃基板落地的验证指标
第一组指标是设备和材料：TGV 打孔设备订单、通孔金属化设备交付、特种玻璃送样与批量采购、RDL 线路材料的客户验证。第二组指标是工艺：孔径和位置一致性、金属填充良率、冷热循环可靠性、平坦化精度和整线良率。
第三组指标是客户进度：是否从实验室样品进入工程批次，是否获得头部客户认证，是否出现重复采购，是否有明确的量产排期。第四组指标是经营兑现：玻璃基板相关收入、产能利用率、毛利率、资本开支和经营现金流。若只有新闻和概念而没有合同、产线和财务数据，仍处于主题阶段。
最终判断需要回答三个问题。玻璃是否解决了有机基板在大尺寸、高速和热管理上的关键问题；产业链是否跨过金属化、检测和可靠性三道量产门槛；客户是否愿意为性能提升支付足够价格。三者缺一不可。
玻璃基板的长期价值来自封装底座升级，但短期机会更可能沿着设备、耗材、验证和高端客户导入依次展开。真正有持续性的公司，不一定是最早提出概念的公司，而是能把工艺窗口、客户验证、良率和现金流同时做出来的公司。
研究这条产业链时，还要避免把“技术难度高”直接等同于“企业利润高”。高难度往往意味着更长认证周期、更大的设备投入和更高的失败成本。企业即使拿到样品订单，也可能需要先投入产线、承担研发和客户测试费用，直到量产良率达到门槛后才能形成正向现金流。
玻璃基板的投资线索应当沿着可观察的商业节点推进：先看设备是否有重复订单，再看材料是否进入客户工艺，随后看基板是否完成稳定批量，最后看终端封装是否持续出货。每一步都要同时检查收入、毛利率、资本开支和现金流，避免把产业故事提前写成利润兑现。
